Descrierea produselor

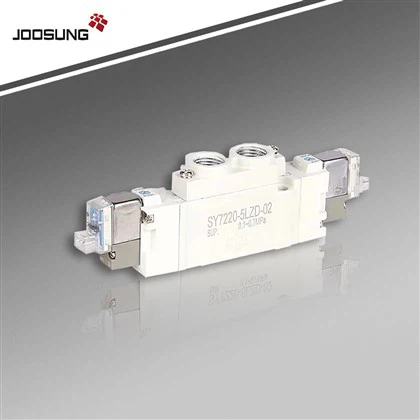

Valva solenoidă SY7000: soluție optimizată de flux pentru automatizare industrială
Proiectată pentru a depăși supapele convenționale cu flux ridicat, valva solenoidului Sy7000 atinge densitatea fluxului lider de industrie (CV 2 . 5)-oferind un randament de 15% mai mare decât concurenții de aceeași clasă, cum ar fi seria 4v310, menținând în același timp o amprentă cu 15% mai compactă pentru mașinile cu spațiu.
Prezentând arhitectura de port scăzută 5-, Sy7000 asigură un control direcțional precis în aplicațiile de flux solicitante . Compatibilitatea universală cu mai multe tensiuni (12/24/48VDC) se adaptează la standardele globale de linie de producție fără convertoare externe .}
Construcția robustă de aliaje anodizate rezistă la medii industriale cu umiditate ridicată, în timp ce serviciile fără instrumente permite înlocuirea diafragmei în mai puțin de 5 minute-obținerea a 400, 000- Durată operațională cu 30% costuri de întreținere mai mici decât robinetele legate .
|
Cum să comandați Valva solenoidă din seria SY |
||||
|
Sy5 (ⅰ) 1 (ⅱ) 20-5 (ⅲ) l (ⅳ) □ (ⅴ) □ (ⅵ) -01 |
||||
|
Ⅰ ⅰ . serie |
Ⅱ . tip de acționare |
|||
|
3 |
SY3000 |
1 |
2 Poziție unică |
|
|
5 |
SY5000 |
2 |
2 Poziție dublă |
|
|
7 |
SY7000 |
3 |
3 Poziție centru închis |
|
|
9 |
Sy9000 |
4 |
3 Poziție centru de evacuare |
|
|
5 |
3 Centru de presiune de poziție |
|||
|
Ⅲ . tensiune nominală |
Ⅵ . înlocuire manuală |
|||
|
1 |
100 VAC |
Nil: non |
||
|
2 |
110 VAC |
Blocarea tipului de apăsare |
||
|
3 |
110 VAC [115 VAC] |
D: Push-Turn |
||
|
4 |
220 VAC [230 VAC] |
Blocarea tipului de fante |
||
|
5 |
24 VDC |
E: Push-Turn |
||
|
6 |
12 VDC |
Tipul pârghiei de blocare |
||
|
Ⅳ . intrare electrică |
||||
|
G |
Lungimea firului de plumb 300 mm |
L |
Cu sârmă de plumb (lungime 300mm) |
|
|
H |
Lungimea firului de plumb 600 mm |
Ln |
Fără fir de plumb |
|
|
Mo. |
Fără conector |
Lo |
Fără conector |
|
|
M |
Cu sârmă de plumb (lungime 300 mm) |
D,Y |
Cu conector |
|
|
MN |
Fără fir de plumb |
Fă, eu |
Fără conector |
|
|
Ⅴ . supresor de tensiune de lumină/supratensiune |
||||
|
Intrare electrică pentru G, H, L, M, W, W |
Intrare electrică pentru D, Y |
|||
|
Zero |
Fără supresor de tensiune de lumină/supratensiune |
Zero |
Fără supresor de tensiune de lumină/supratensiune |
|
|
S |
Cu supresor de tensiune de supratensiune |
S |
Cu supresor de tensiune de supratensiune |
Cu supresor de tensiune de supratensiune |
|
(Tip non-polar) |
(Tip non-polar) |
|||
|
Z |
Cu supresor de tensiune ușoară/supratensiune |
Z |
Cu supresor de tensiune ușoară/supratensiune |
|
|
(Tip non-polar) |
||||
|
R |
Cu supresor de tensiune de supratensiune (Tip non-polar) |
Doz și Yoz nu sunt disponibile . |
||
|
U |
Cu supresor de tensiune Lightlsurge (tip non-polar) |
Pentru supape de tensiune de curent alternativ nu există |
||
SySEriesPNeumaticSOlenoidVAlveParametri tehnici
|
SySEriesPNeumaticSOlenoidVAlve Specificații cheie |
|||||
|
Serie |
SY3000 |
SY5000 |
SY7000 |
Sy9000 |
|
|
Fluid |
Aer |
||||
|
Pilot intern |
2 Poziție unică |
0,15 până la 0,7 |
|||
|
2 Poziție dublă |
0,1 până la 0,7 |
||||
|
3 poziție |
0,2 până la 0,7 |
||||
|
Temperatura ambientală și fluidă (C) |
-10 la 50 (fără îngheț) |
||||
|
MAX . funcționare |
2 Poziție unică, dublă |
10 |
5 |
5 |
5 |
|
3 poziție |
3 |
3 |
3 |
3 |
|
|
Înlocuire manuală (funcționare manuală) |
Tip de apăsare care nu blochează, |
||||
|
Metoda de evacuare pilot |
Tipul obișnuit de evacuare pentru supapa principală și pilot |
||||
|
Lubrifiere |
Nu este necesar |
||||
|
Orientare de montare |
Fără restricții |
||||
|
Rezistență la impact/vibrație (m/s²) notă) |
150/30 |
||||
|
Incintă |
Dovada prafului (*Terminal DIN și conector M8: IP65) |
||||
SMC Sy7000 Series Solenoid Valve Model
Mai jos este lista completă a modelelor de supape solenoide din seria SMC SY7000 . Vă rugăm să ne contactați pentru specificații detaliate și prețuri .
|
Sy 7120-6 l -01 |
Sy 7120-5 l -01 |
Sy 7120-4 l -01 |
Sy 7120-6 l-c6 |
Sy 7120-5 l-c6 |
Sy 7120-4 l-c6 |
|
Sy 7220-6 l -01 |
Sy 7220-5 l -01 |
Sy 7220-4 l -01 |
Sy 7220-6 l-c6 |
Sy 7220-5 l-c6 |
Sy 7220-4 l-c6 |
|
Sy 7320-6 l -01 |
Sy 7320-5 l -01 |
Sy 7320-4 l -01 |
Sy 7320-6 l-c6 |
Sy 7320-5 l-c6 |
Sy 7320-4 l-c6 |
|
Sy 7420-6 l -01 |
Sy 7420-5 l -01 |
Sy 7420-4 l -01 |
Sy 7420-6 l-c6 |
Sy 7420-5 l-c6 |
Sy 7420-4 l-c6 |
|
Sy 7520-6 l -01 |
Sy 7520-5 l -01 |
Sy 7520-4 l -01 |
Sy 7520-6 l-c6 |
Sy 7520-5 l-c6 |
Sy 7520-4 l-c6 |
|
Sy 7120-6 g -01 |
Sy 7120-5 g -01 |
Sy 7120-4 g -01 |
Sy 7120-6 g-c6 |
Sy 7120-5 g-c6 |
Sy 7120-4 g-c6 |
|
Sy 7220-6 g -01 |
Sy 7220-5 g -01 |
Sy 7220-4 g -01 |
Sy 7220-6 g-c6 |
Sy 7220-5 g-c6 |
Sy 7220-4 g-c6 |
|
Sy 7320-6 g -01 |
Sy 7320-5 g -01 |
Sy 7320-4 g -01 |
Sy 7320-6 g-c6 |
Sy 7320-5 g-c6 |
Sy 7320-4 g-c6 |
|
Sy 7420-6 g -01 |
Sy 7420-5 g -01 |
Sy 7420-4 g -01 |
Sy 7420-6 g-c6 |
Sy 7420-5 g-c6 |
Sy 7420-4 g-c6 |
|
Sy 7520-6 g -01 |
Sy 7520-5 g -01 |
Sy 7520-4 g -01 |
Sy 7520-6 g-c6 |
Sy 7520-5 g-c6 |
Sy 7520-4 g-c6 |
|
Sy 7120-6 d -01 |
Sy 7120-5 d -01 |
Sy 7120-4 d -01 |
Sy 7120-6 d-c6 |
Sy 7120-5 d-c6 |
Sy 7120-4 d-c6 |
|
Sy 7220-6 d -01 |
Sy 7220-5 d -01 |
Sy 7220-4 d -01 |
Sy 7220-6 d-c6 |
Sy 7220-5 d-c6 |
Sy 7220-4 d-c6 |
|
Sy 7320-6 d -01 |
Sy 7320-5 d -01 |
Sy 7320-4 d -01 |
Sy 7320-6 d-c6 |
Sy 7320-5 d-c6 |
Sy 7320-4 d-c6 |
|
Sy 7420-6 d -01 |
Sy 7420-5 d -01 |
Sy 7420-4 d -01 |
Sy 7420-6 d-c6 |
Sy 7420-5 d-c6 |
Sy 7420-4 d-c6 |
|
Sy 7520-6 d -01 |
Sy 7520-5 d -01 |
Sy 7520-4 d -01 |
Sy 7520-6 d-c6 |
Sy 7520-5 d-c6 |
Sy 7520-4 d-c6 |
